今年で10年目の「DUALSHOCK 4」の接触不良が多くなってきました。
そこで、DUALSHOCK 4を現代仕様（USB TYPE-C）にアップグレード！
この記事では、DUALSHOCK 4をUSB-C化する方法を簡単に紹介します。

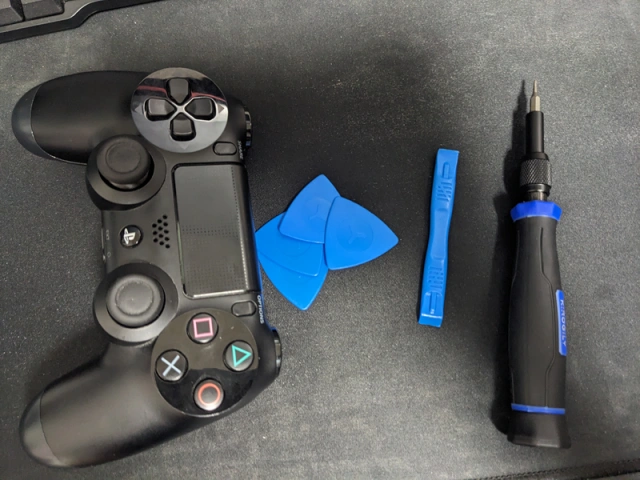

アップグレードに必要なもの
- 精密ドライバー（100均一でOK）
- スマホ修理用ピック（薄くて丈夫なやつ）
- DUALSHOCK 4 USB-C化 キット（※世代確認が必要）
今回、購入したもの

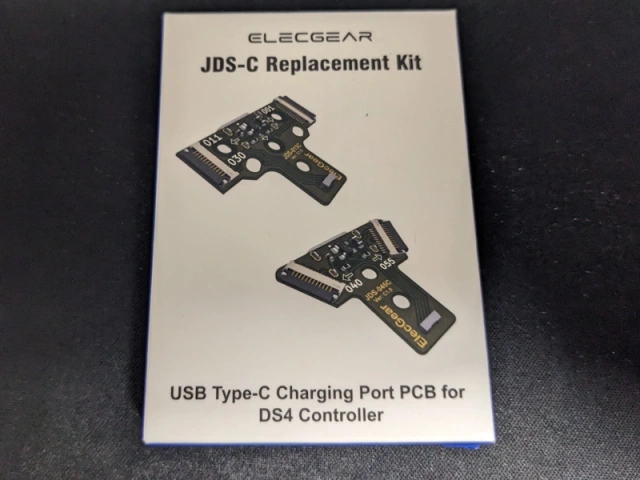

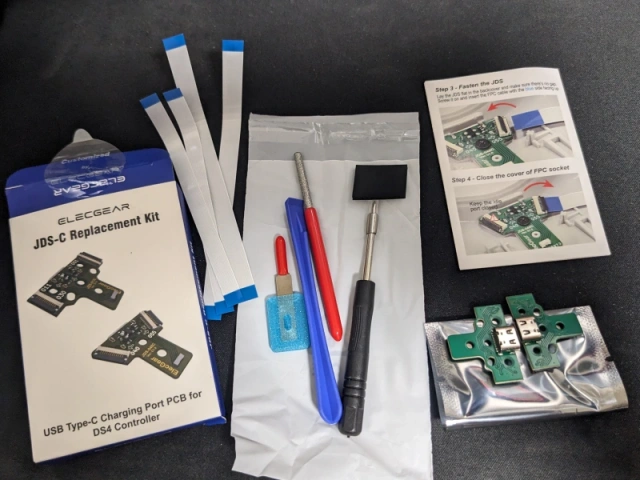

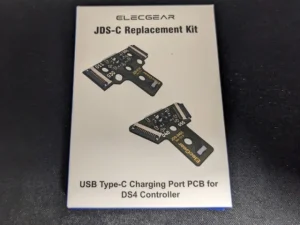

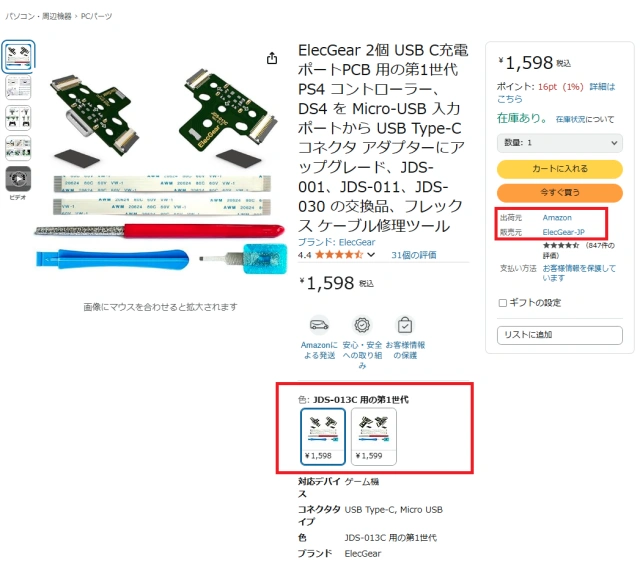

今回、使用したUSB-C化キットは「ElecGear-JP（Amazon）」から購入しました。
キットは、第一世代専用（JDS-013C）。
価格は約1,599円（2個入り）、1個あたり約800円です。
精密ドライバーは、100均のやつで十分だと思います。
スマホ修理用ピックは持っておくと便利。様々な作業がしやすくなります。
どこかのタイミングで買っておくことをおすすめします。
事前確認：DUALSHOCK 4の世代をチェック
世代によって対応するUSB-C化キットが異なります。
USB-C化キットを購入する前にコントローラーの世代を確認することをおすすめします。
- コントローラー裏面のシールを確認する
（例：CUH-ZCT1Jの場合は、第一世代） - シールがない場合は、分解して基板を確認する
（例：JDS-040の場合は、第二世代）
| 対応キット | 世代 | PS4本体 | コントローラー | 基板 |
|---|---|---|---|---|
| JDS-013C | 第一世代 | 1000番台 | CUH-ZCT1J | JDS-001 / 011 / 030 |
| JDS-045C | 第二世代 | 2000番台 | CUH-ZCT2J | JDS-040 / 055 |
アップグレードの手順
- コントローラーを分解する
- フレックスケーブルを抜く（端子の向きを覚えておく）
- micro-BのJDS基板を外す
- コントローラーのソケット（差込口）部分を削る
- 削った後、USB-CのJDS基板を組み込む
- フレックスケーブルを差し込む
- コントローラーを組み立てて、動作確認する
- 問題なければ…完成！
コントローラーを分解する
プラス（+）ドライバーを使って、コントローラーを分解します。

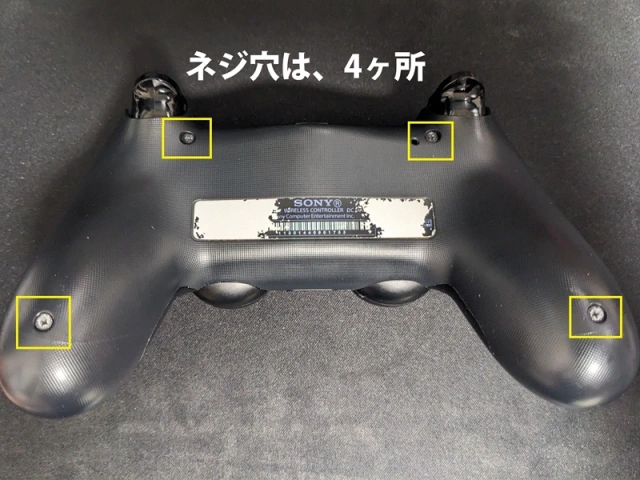

ネジ穴4ヶ所を外します。

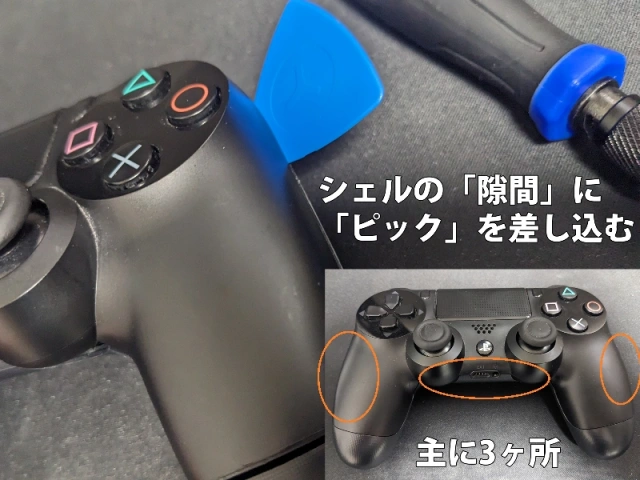

コントローラーのシェルの隙間に分解用ピックを差し込みます。
固定用のツメを外します。
コントローラーはネジ固定なので、固定用のツメが折れても気にしなくて大丈夫です。
「コントローラーのツメは折れてもいいや」くらいでやったほうが速いです。

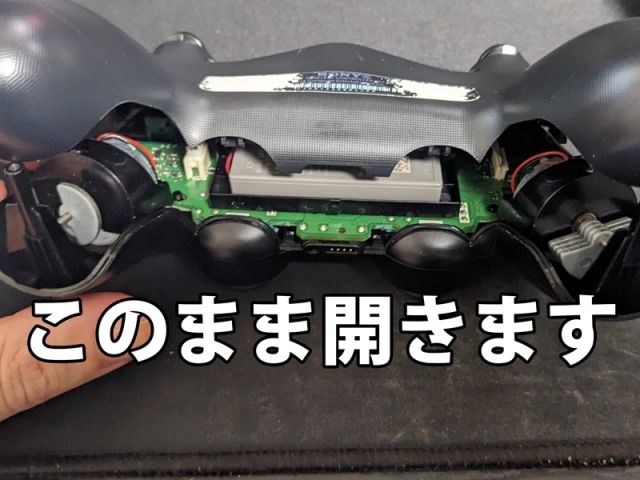

ツメを外したら、ゆっくり開きます。
特に開くときに【シェル】と【Lボタン】【Rボタン】【フレックスケーブル】などが、少し引っかかるので注意です。
次にフレックスケーブルを外す

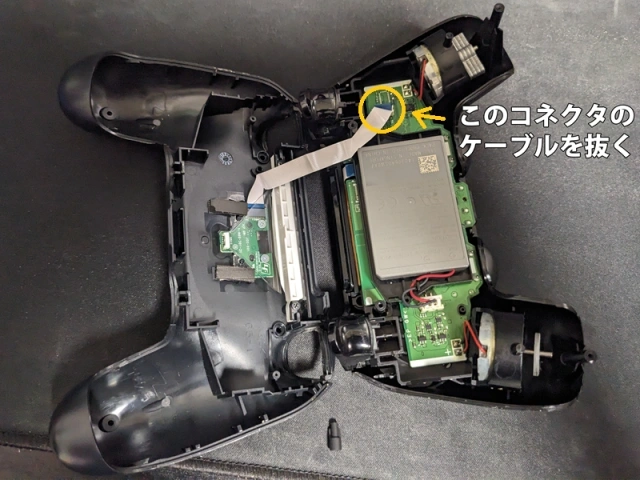

オリジナルのフレックスケーブル（白いフレキシブルケーブル）をコネクタから抜きます。
このとき、差し込む向き（端子の向き）を覚えておきます。
※「ケーブルを抜く前に写真を取る」「マジックで印をつけておく」などをしておくと、作業がしやすいです。
JDS基板（micro-B）を外す

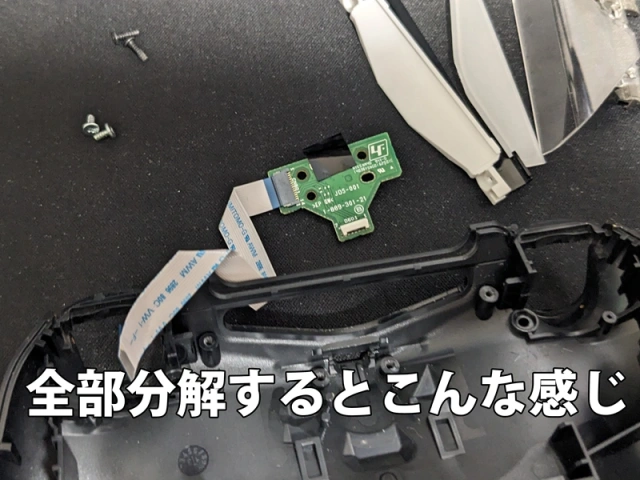

オリジナルのJDS基板（micro-B）を外します。

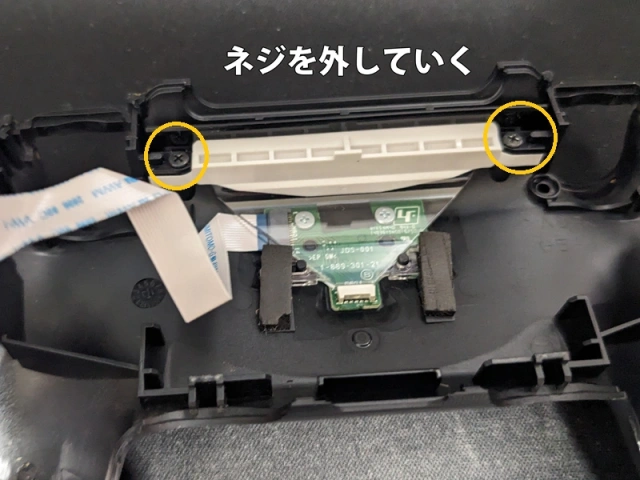

まずは固定パーツのネジを外します。

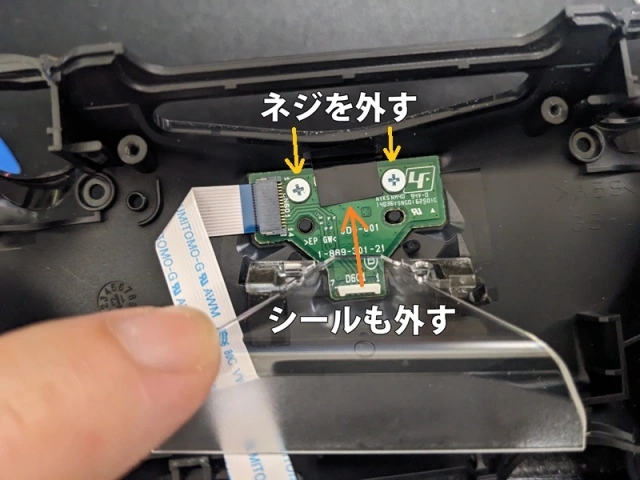

次に、JDS基板のネジと保護シールを外します。
差込口（ソケット）を削る
USB-C化キットの中から、付属品のヤスリなどを取り出します。

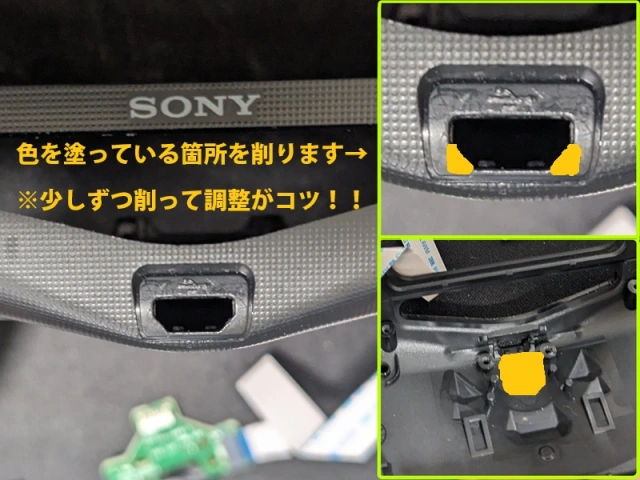

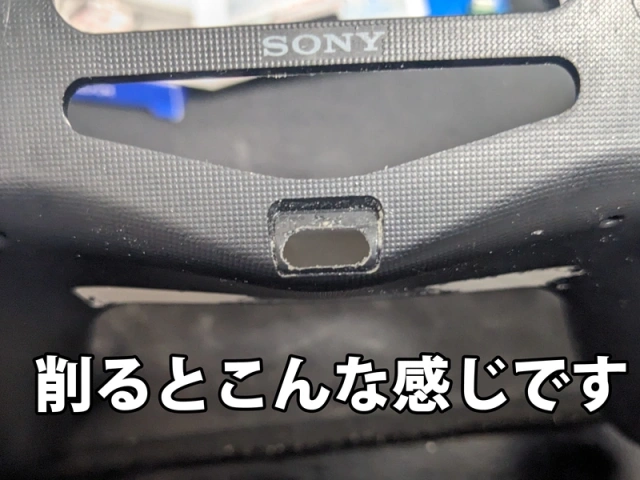

コントローラー側のUSB差込口（ソケット）を「USB-C」のサイズに合うように削ります。
このときに、削る部分に印をつけておくと作業がしやすいです。

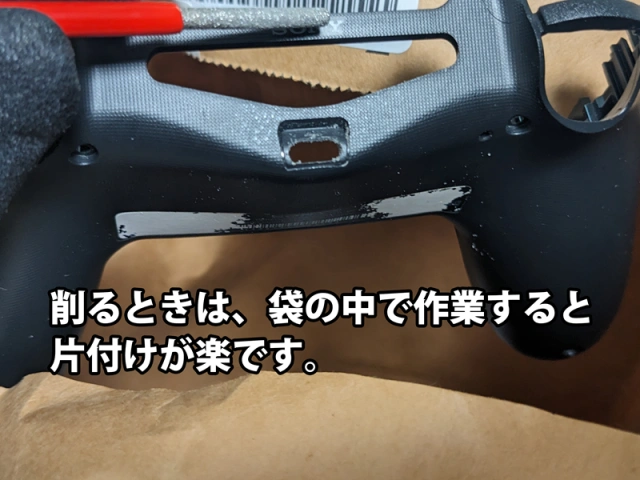

また削るときは、袋の中で作業すると片付けが楽です。

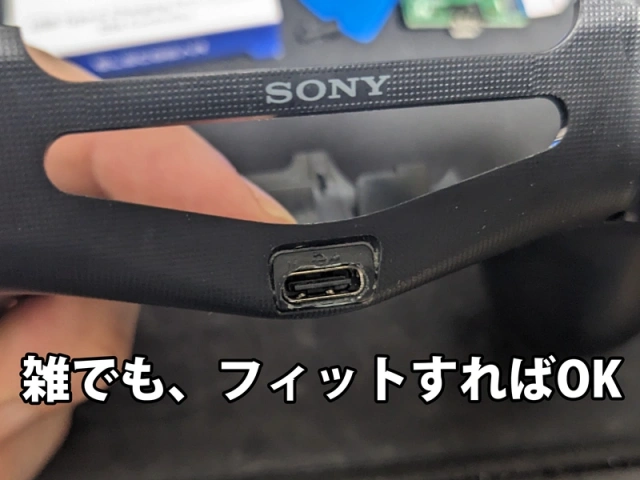

ある程度、削ったら、USB-Cを取り付けてフィット感を確認します。
フィットすればOK！
ケースを軽く清掃してから、分解した手順どおりに組み立て直します。
組み立てる
動作確認のために組み立てます。

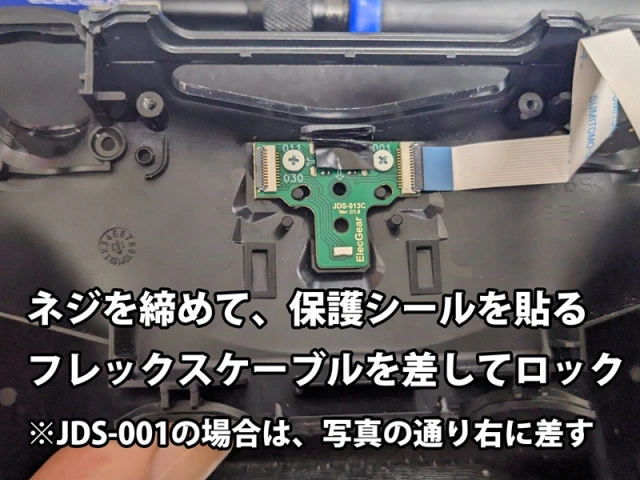

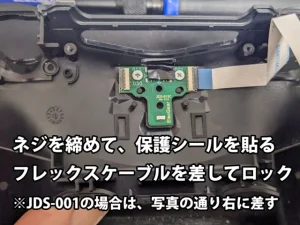

まずシェルに、JDS基板をネジ締め&保護シールを貼ります。
次にキット付属のフレックスケーブルをJDS基板のコネクタに差し込みロックします。
このときフレックスケーブルのピン数や端子の向きに注意です。
フレックスケーブルを軽く折っておくと組み立てが楽になります。

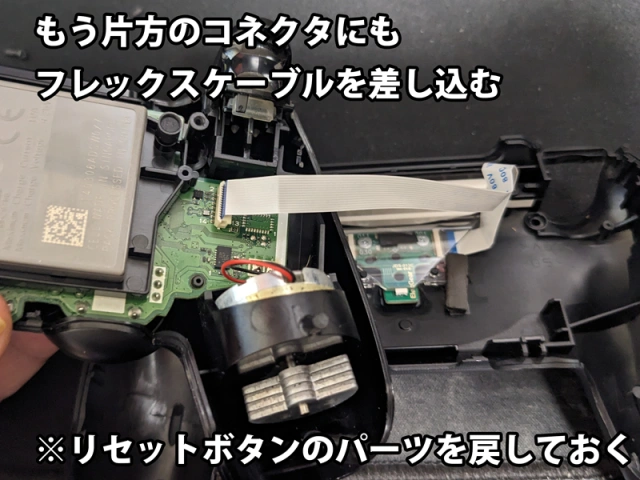

もう片方のコネクタにも、フレックスケーブルを差し込みます。

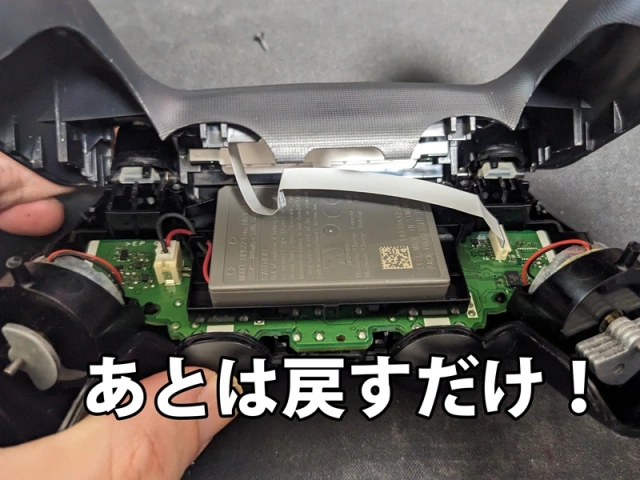

あとは、戻して組み立てるだけ！
※動作確認で仮組みしたときは、シェル（ケース側）のネジ止めは不要です。
細かいパーツが多いので、組み忘れがないよう、ひとつひとつ確認して作業することをおすすめします。
動作確認をする
動作確認では、
- 有線接続のときの操作
- ワイヤレス接続のときの操作
- 本体の強度（持ち心地）
- ボタンの感度（押し心地）
などを確認します。

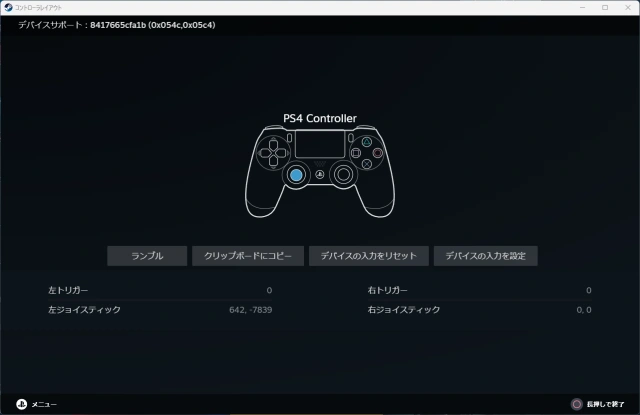

動作確認は、Steamのコントローラーテストがおすすめです。
※動作に問題があった場合は、再度分解してパーツ忘れやフレックスケーブルの接触を確認します。
よくあるのが、フレックスケーブルの向きが逆だったり、コネクタのロック忘れです。
一度確認してみてください。

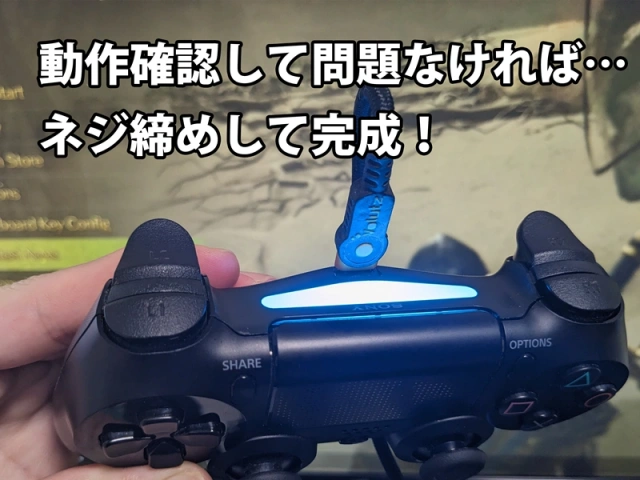

動作OKなら、完全に組み立てる
動作確認をして問題なければ、パーツ忘れがないか、確認します。
確認後に、コントローラーの裏面のネジを締めます。
完全に組み立てれたら作業完了です。
使い勝手◎

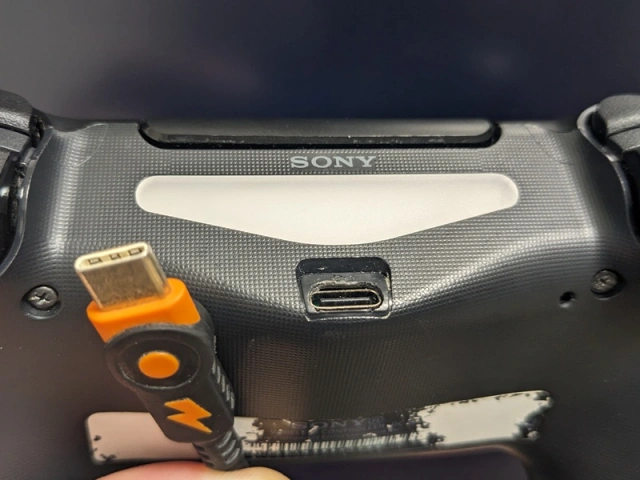

USB-C化で、一番良かったのは接触不良が減ったこと。
ボタン操作も良好で、不具合も発生していません。
まとめ：長く使いたい人におすすめ
USB-C化は少し手間ですが、接触不良がないので快適さは段違いです。
古いコントローラーを長く使いたい人にはUSB-C化おすすめです！
メーカー保証も切れてますし、修理できる範囲＆バッテリーが持つ限りは、使い続けたいと思います。
以上、ご参考まで！
